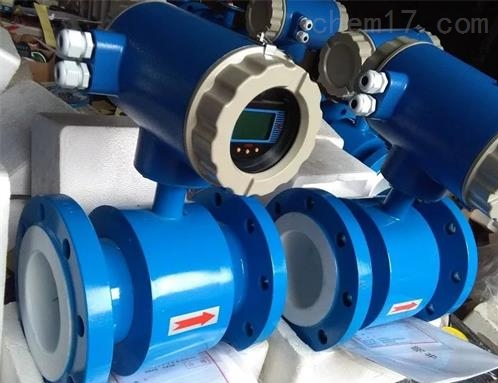

                管道式電磁流量計

                產品報價:¥面議

                更新時間:2019-10-28 20:30訪問人數: 33次

                牌:

                號:地:淮安市

                公司名稱: 江蘇費希奧自控儀表有限公... 廠商性質:生產商

                聯系人:楊經理 15179631852

                (聯系我時,請說明是在儀表網上看到,謝謝!)


                品牌 材質 碳鋼,不銹鋼,銅,襯氟,塑料,鑄鋁合金,鑄鐵,透明丙烯酸,哈氏合金,鈦,瑪瑙,氟包塑,其他
                適用介質 氣體,液體,氣固,液固,其他,熱水,冷水,污水 產地 國產
                加工定制 質保 2年

                管道式電磁流量計
                電磁流量計適用于測量封閉管道中流動的導電性液體的體積流量,具有LCD顯示、脈沖輸出和4~20mA輸出。
                智能電磁流量計適用于測量封閉管道中流動的導電性液體的體積流量,具有LCD顯示、脈沖輸出和4~20mA輸出。它廣泛用于水處理、化工、造紙、醫藥、冶金、城市建設等領域的計量控制系統

                管道式電磁流量計 詳細信息

                管道式電磁流量計

                概述 安裝使用前,請務必閱讀本說明書: 1、電磁流量計/能量計安裝形式可分為滿管式和插入式。 2、對于大口徑的流量計,在拆裝流量計時,嚴禁利用流量計本體作為 起吊支點,同時起吊儀表和管線。 3、流體的流向和儀表的箭頭方向必須一致。 4、安裝流量計時,對所有的螺母進行對角均勻的緊固,防止泄漏。 5、安裝流量計時應遠離強電磁場的設備,如大電機、動力變壓器等以 免電磁干擾。 6、流量計接地應良好。 7、流量計測量時必須處于滿管的條件下。 8、測量腐蝕性的介質時,注意電極及內村的選擇。 9、注意所測流體的電導率必須要大于 10us 以上。 10、當口徑大于 DN500 時,建議在流量計的下游安裝膨脹/伸縮節,便 于安裝及防止管道熱脹冷縮的變化而影響流量計法蘭的受力。

                管道式電磁流量計 1.1、管道式流量計的安裝 1.1.1、安裝前準備 1)準備法蘭及螺栓螺母: 電磁流量計的表體法蘭在中國地區標準為 GB/T9119 RF,所配的螺栓螺母 建議用 8.8 級強度的雙頭螺栓。 2)準備墊片: 電磁流量計所用墊片材質一般是 F4 和橡膠,F4 材質的可以耐壓 4.0MPa; 橡膠的最大承壓為 1.6MPa。不可以使用金屬材質的墊片,否則連接處將漏水。 3)電磁流量計安裝要求工作時保證介質能滿管通過傳感器。 4)電磁流量計安裝對直管段有最小要求: (1) 上游5D(5倍管徑長度),下游2D(3倍管徑長度); 圖1.1 (2) 閥門后:上游 10D,下游 2D; 圖1.2 5)電磁流量計垂直安裝時要求介質從下向上通過傳感器,避免產生重力加速 誤差。 6)旁通管的配置: 為檢修儀表時不影響正常的生產,配備帶閥門的旁通管方便儀表的拆卸、 安裝時介質通過。 1.1.2、流量計傳感器的安裝 (1)先計算好傳感器的安裝尺寸。 (2)將與傳感器安裝的管道沿徑向斷開,并修好斷口。

                (3)將法蘭套在管道上,固定好后點焊,再整圈焊好。檢查是否完好。 (4)重復將另一邊的法蘭焊好。 (5)將傳感器法蘭與管道法蘭之間安裝好墊片,用螺栓緊固連接。 (6)檢查各環節是否完好,慢慢開放閥門,觀察法蘭連接處是否泄漏。 1.1.3、分體式轉換器的安裝 可以將轉換器直接用螺絲固定在指定的安裝點。分體轉換器的具體尺寸 見下圖: 圖 1.3、方形分體轉換器尺寸 特別注意: 1、流體流向與傳感器的箭頭方向必須一致。 2、傳感器水平安裝時,必須安裝在管線的較低處,垂直安裝時流 體需由下向上流。

                 3、安裝傳感器時,在法蘭和管道的焊接過程中,傳感器必須不在 管道上,以免高溫損壞傳感器。該損壞將不屬于儀表質保范圍。 4、切忌將傳感器內襯作為墊片用,否則可能物理損壞傳感器。該 損壞將不屬于儀表質保范圍。 5、傳感器兩邊管道上的法蘭必須要平行,否則容易泄漏。強行在 法蘭不平行的管道上安裝傳感器可能物理損壞傳感器。該損壞將不屬于 儀表質保范圍。 6、傳感器安裝在工藝管線上時嚴禁當做起吊支點來起吊管線和儀 表。否則將物理損壞傳感器。該損壞將不屬于儀表質保范圍。 7、當傳感器的口徑大于 500 時,為了維修和安裝方便,建議在傳 感器的下游安裝膨脹節,以免溫度的變化引起管線的膨脹、收縮而損壞 傳感器。該損壞將不屬于儀表質保范圍。 1.2、管道式流量計的接線 1.2.1、

                 4、一體式流量計接線端子及標示圖 2)各接線端子標示含義如表 1.1: 序號 端子標識 端子名稱 端子類別 1 T+ Modbus RS-485 輸出 + 數字通訊連接端子 2 T- Modbus RS-485 輸出 - (Modbus RS-485) 3 IN- 接點輸入 - 接點控制輸入端子

                 、一體式流量計接線端子及標示一覽表 3)接線說明(常用接線見表 1.1 中粗體字部分): (1)和 PLC 接通訊線,“Modbus RS-485 輸出”,用 1 根信號線,分別 接:T+(對應“Modbus RS-485 +”)、T-(對應“Modbus RS-485–”)。 錯接風險:若 T+、T-端子接錯,將無輸出。 (2)電源線,用 1 根電源線,分別接:L1(+)(對應“交流電源相線” 或“直流電源 +”)、L2(-)(對應“交流電源零線”或“直流電源 -”)。 錯接風險:若電源線接錯,將損壞儀表。該損壞將不屬于儀表質保范圍。 (3)電流輸出(有源輸出,4-20mA),用 1 根信號線,分別接:I+(對 應“I+”)、ICOM(對應“I-”)。 錯接風險:若 IOUT、ICOM端子接錯,將無輸出。 (4)其他可能用到的接線,見“2)各接線端子標示含義表”。 特別注意: 1、務必將“流量計/能量計的電源線”和“變頻器或強電的電源線” 分開,否則儀表將無法正常工作。 2、“轉換器”必須接地,否則儀表工作可能異常。 1.2.2、分體式流量計接線 1.2.2.1、分體式傳感器的接線 1)勵磁端子,用2芯屏蔽儀表線:EXT+、EXT-。 錯接風險:若EXT+和EXT-端子接反,流量方向將反向,誤差可能變大。 2)信號端子,用3芯屏蔽儀表線:SIG1、SIG GND、SIG2。 錯接風險:若SIG GND 端子接錯,儀表無法正常工作

                 3)接地線,傳感器“法蘭邊沿或接線盒外部”有接地螺母,傳感器必須 接地。若不接地,儀表工作可能異常。 特別注意: 1、務必使用 2 根帶屏蔽層的儀表線各自連接“勵磁端子”和“信 號端子”。切忌使用 1 根 5 芯屏蔽儀表線連接全部端子,否則儀

                管道式電磁流量計
